36通道经济型逻辑分析仪

                                                    http://www.activetechnologies.it/

AT-LA500 USB逻辑分析仪是一款使用方便的测试工具，广泛应用于实时数字系统分析，结构紧凑， 充分利用你电脑的数据管理和可视化优势，并且物美价廉。

AT-LA500可单台使用，具有36通道、500 MS/s和存储深度为每通道4M个样本。

利用AT-XSS (扩展的同步系统) 扩展系统，你也可以连接最多8个AT-LA500逻辑分析仪，以扩展可 用的通道数，不会降低性能：288通道@500MS/s。

 泰克和Active Technologies在意大利结成合作伙伴。现在提供集成的高性能混合信号功能到DPO7000系列示波器。AT-LA500 USB逻辑分析仪适用于DPO7000系列示波器。该定制产品为基于Windows的混合信号示波器（MSO）市场提供一个集成功能。

新式AT-LA500逻辑分析仪GigaView: 1.5GHz (666ps分辨率) 定时采集，在所有通道上，快速发现困难的硬件问题，例如数字逻辑错误、毛刺、设置/保持侵入和串扰。

AT-XSS也可连接其它AT测试仪器（任意波形发生器、示波器、……），创建一个全面的测试系统。

不只是一台逻辑分析仪

AT-LA500逻辑分析仪是Active Technologies仪器系列的其中一个部分，这个系统叫作“硬件平台” 。这些仪器的最大好处是它们基于FPGA的架构，为它们提供远程硬件配置功能。

这使它能够修改仪器硬件，只需一次软件升级，从而提高它，为它添加新功能或者轻松进行定制。因为这些技术，AT-LA500比普通逻辑分析仪有更多功能。同台仪器集成了：

新功能: 协议分析仪
新功能: 数字码型发生器
新功能: 用于混合信号测试 ，连接你的示波器到AT-LA500逻辑分析仪，组成一个独特的混合信号测试仪。

使用方便的软件可灵活使用逻辑分析仪的先进功能而无需按键、旋钮和仪器上的触摸屏；USB 2.0接口快速传输采集的数据到电脑。

主要特征

• 36通道@500MS/s
• GigaView: 36通道@1.5GHz (666 ps)
• 通过AT-XSS总线可连接最多8台仪器
• 500MHz定时分析
• 200MHz DDR/100MHz SDR状态分析
• 在所有通道上，最多4M样本
• 达到130分钟采集时间
• 码型和边沿触发
• 31个触发层级
• 3探头品种，可热插入
• 每个仪器上4个可编程和独立的阈值
• 宽电压输入范围：-40V至40V
• USB 2.0接口（兼容USB 1.1）
• Windows 2000/XP/Vista/7/10 32/64位操作系统

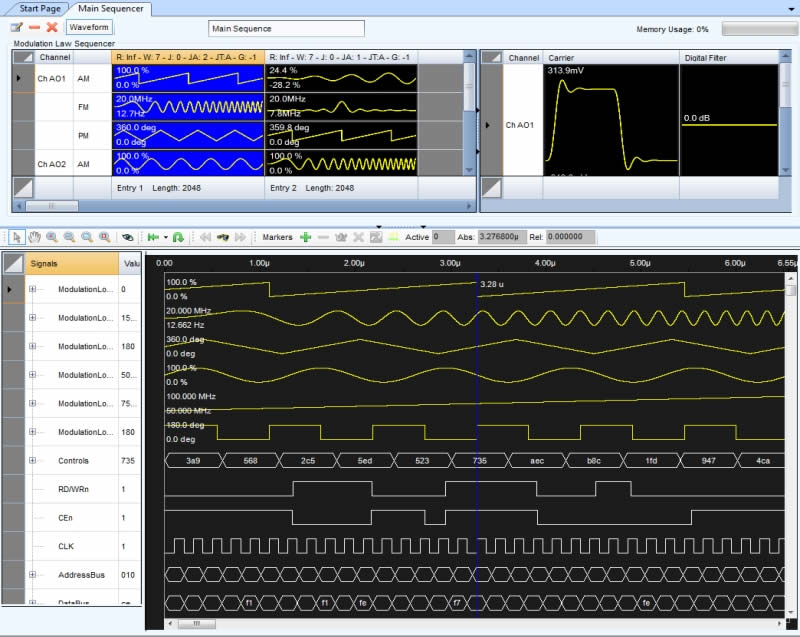

软件

• 使用方便的界面
• 3个显示窗：波形视窗、数据视窗和DAC视窗
• 无限数量的显示窗口可同时打开
• 导出踪迹数据到其它Windows应用程序
• 提供软件开发包

AT-LA500便携式逻辑分析仪.pdf

9560725a60e3daf2c0783b09d787525b.pdf (460.12 KB)
